大型井式炉

大型井式炉

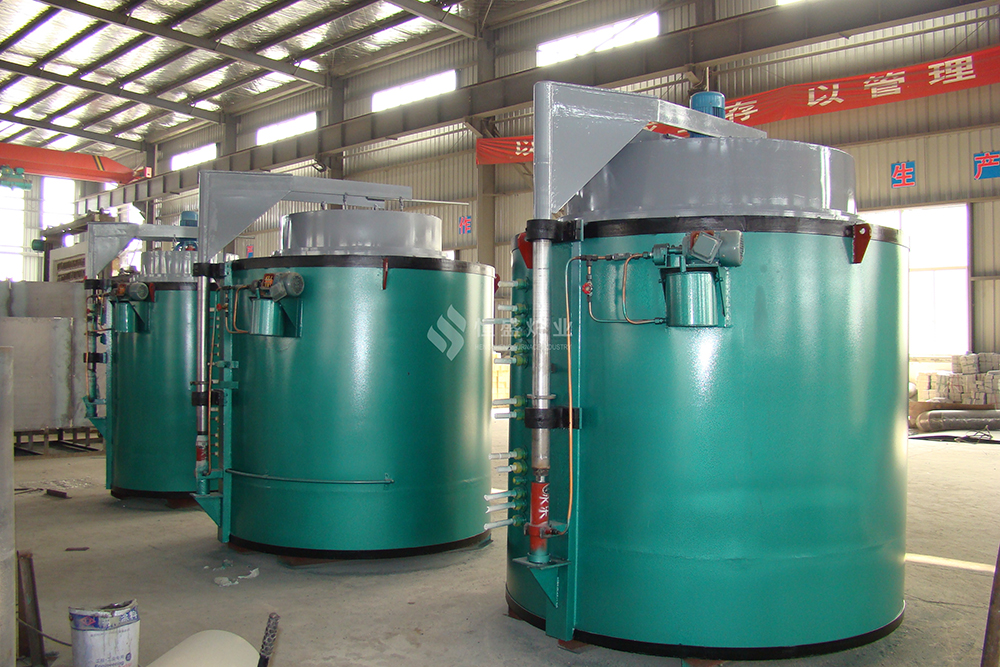

        大型井式炉是供大型金属机件、环件等在额定温度下进行热处理的井式加热设备，特别适合锻造行业的大型环件、风电法兰、回转支承，阀门等。

设备结构：

       本炉是由炉体和一个可移动的炉盖及控制系统组成.

  1、炉体外壳采用型钢及钢板焊接成框架结构.

  2、炉盖支承采用槽钢和导轨组合移动式。

  3、加热元件采用上海电工合金厂生产的高电阻合金OC25AL5电阻带布置在炉侧。

  4、炉体采用高纯硅酸铝纤维棉压成板块筑成，炉壁悬挂电阻带加热，该结构主要特点是节能、发热效力高，能很快使温度上升。而且不易损坏。炉壁发热元件为OCr25AL5电阻带。

  5、炉底部分由于承重，采用高铝耐火砖砌筑，炉子中芯部位采用大圈套小圈的做法，里外加热，这样即增加了炉温均匀性，又降低了炉子的功率消耗，同时减小了炉子的配置功率，使变压器的利用空间更大。由于底部没有电阻丝，我们在上面加了铬锰氮垫铁，增加了环件中间炉温的流通性。

  6、炉盖采用液压升降，电机控制自动行走。

  7、控制采用一只液晶无纸记录仪记录，该记录仪取代了常规的中长图有纸记录仪，由于大型井式炉温区多，以前基本都采用中长图有纸多点记录仪，而该表容易产生乱打点现象，经常打不成一条线，而是满天星，这样让客户非常不满工艺曲线，同时传真不方便，因为纸张超宽。液晶无纸记录仪的优点是显示清楚，数字、曲线、棒图可任选，工作日期时间一目了然，可调整偏差温度，用配备的U盘考下来可打印或发邮件给用户。

  8、利用多区独立控制，采用上海国龙表TCW-32A，PID自动调节功率，可控硅控制。
